MECABOND

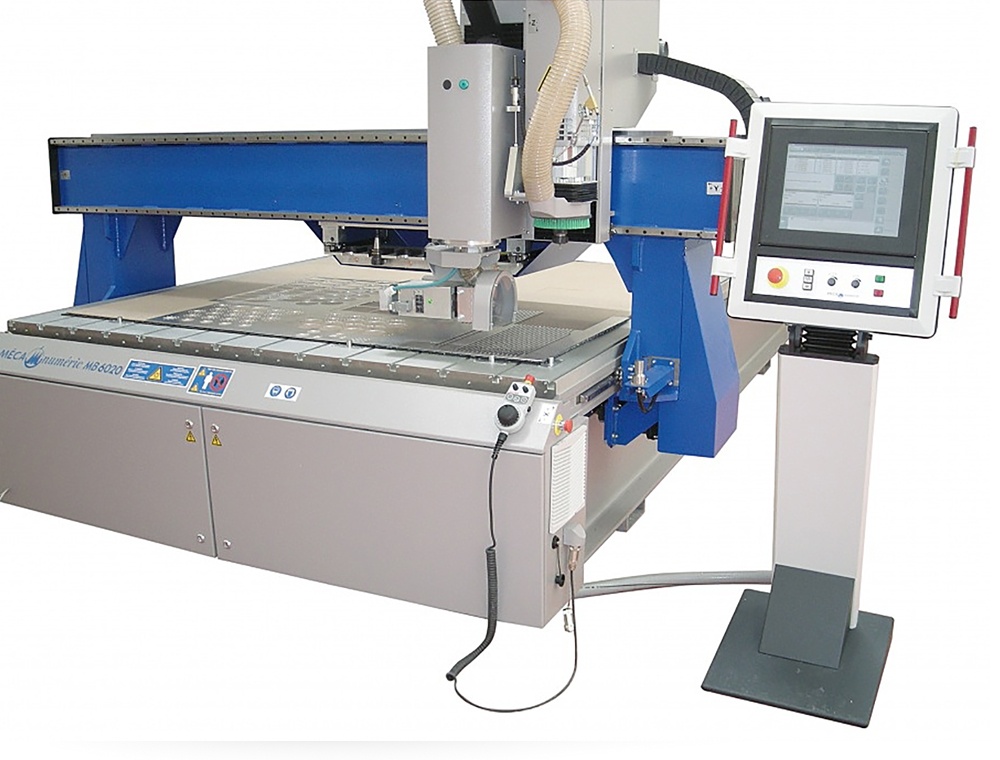

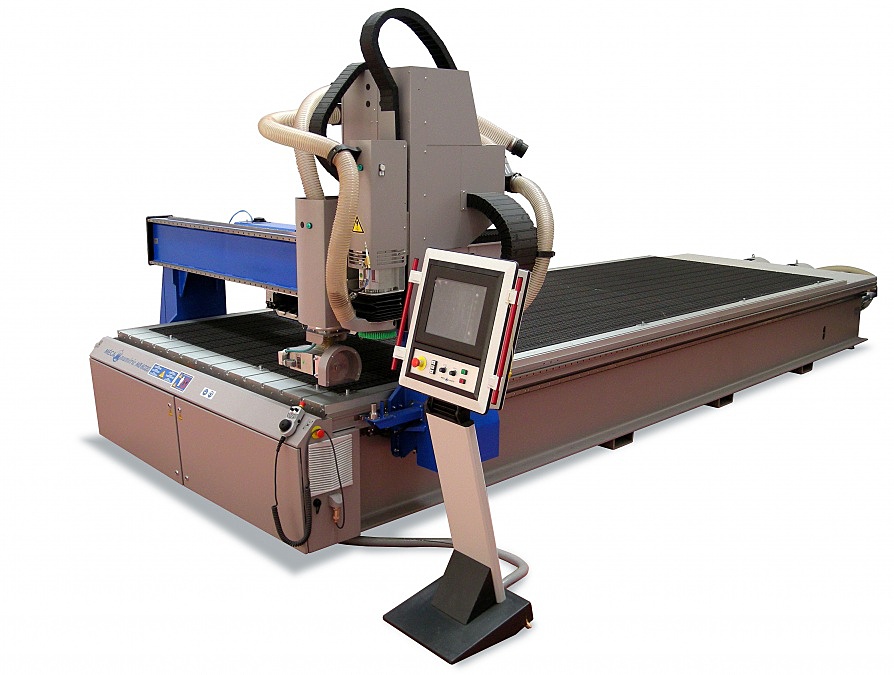

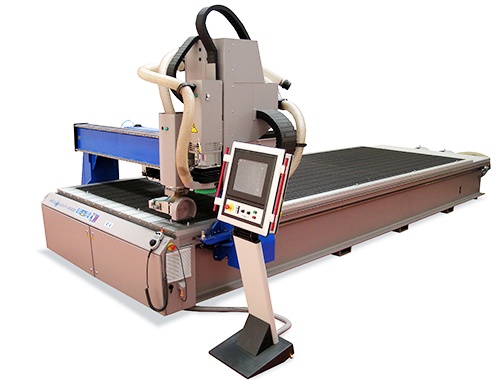

FRAISEUSE CNC 4 AXES MULTI BROCHES


Système à haute productivité pour la découpe rapide de matériaux en plaques dans les secteurs du bâtiment (façades), de l'enseigne ou de l’aménagement de véhicules utilitaires (camions frigorifiques,…).

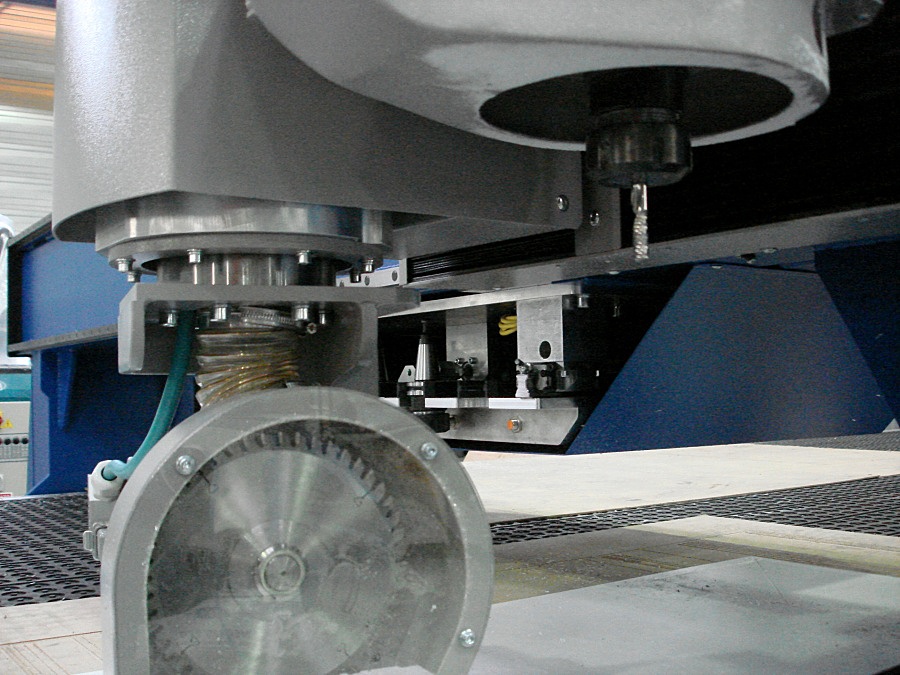

Fraiseuse CNC 4 axes pouvant être équipée d’une electrobroche verticale de forte puissance et d’une electrobroche horizontale orientable sur 360 degrés.


TECHNOLOGIES

• Ensemble cinématique à table fixe et portique mobile.
• Bâti monobloc en acier mécano soudé.
• Portique mobile en acier mécano soudé.
• Plateau à dépression en profilé d’aluminium.
• Maintien des plaques par le vide généré soit par turbines à canal latéral, soit par pompes à vide à becs.
• Sélection automatique des zones par électrovannes. Butées de calage plaques escamotables automatiquement.
• Motorisation par servomoteurs AC Brushless sur les 6 axes (X1-X2-Y-Z1-Z2-C).
• Transmission par systèmes pignon crémaillères de haute précision pour axes X et Y, vis à billes sur axes Z, réducteur sans jeu sur axe C.
• Guidages par rails rectifiés et patins pré-chargés à circulation de billes.
• Commande Numérique MECANUMERIC CN7000 avec écran tactile 15 pouces, Disque Dur intégré, port Ethernet, port USB. Importation des fichiers en code ISO.
• Large choix d'électrobroches horizontales et verticales.

Quelques un des matériaux utilisables (en fonction de l’electrobroche et de l’outil choisis) :

• Plastiques en plaques rigides (PMMA-PC-PS-PVC-ABS..)
• Plastiques expansés et plaques alvéolaires
• Mousses rigides (PU- PS-…)
• Mousses semi-rigides (KAPA line®,…)
• Matériaux composites pour le bâtiment  : Alucobond®, Dibond®, Reynobond®,..
• Matériaux composites pour l'industrie (résine polyester chargée fibre de verre, fibre de carbone...)
• Bois et dérivés
• Résines polyester
• Alliages légers base Aluminium ou base cuivre

QUELQUES UNE DES OPTIONS POSSIBLES

• Aspiration des copeaux par un large choix de groupes aspirants industriels.
• Différents plateaux à dépression.
• Magasin d’outils embarqué sous portique (capacité 6 cones) avec capteur de longueur d’outils.
• Système de lubrification d’outil / Système de refroidissement outil/matière
• Zones d’aspiration à sélection automatique pilotées par la commande numérique.
• Commande Numérique SIEMENS SINUMERIK® 840 Di et servomoteurs SIEMENS.
• Butées de calage escamotables (5 butées latérales et 3 frontales pour MB60xx ou 3 et 2 pour MB42xx).
• Dérouleur automatique pour film d’aide au maintien VILMILL®.
• Manivelle électronique déportée.
• Zone de sécurité autour machine contrôlée par radar ou par barrières immatérielles.
• Système de chargement déchargement automatique par palonnier ou tables interchangeables.
