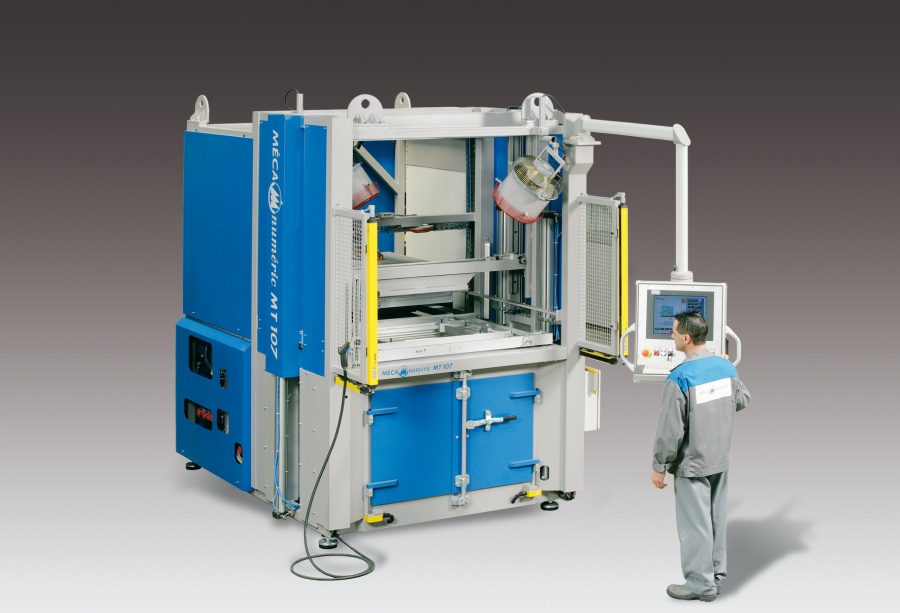

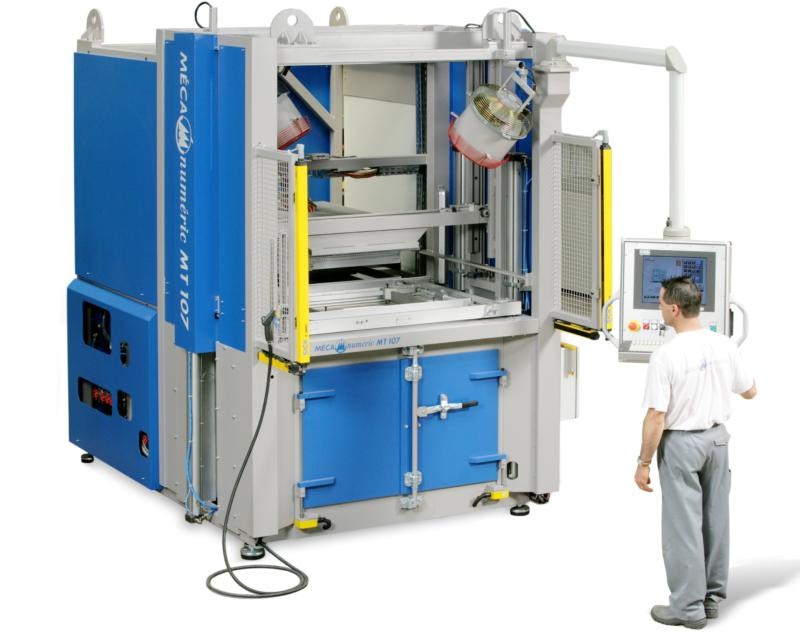

MECAFORM
Presses semi-automatiques pour thermoformage industriel à haute cadence, pour pièces complexes à forte profondeur de formage.
- Description
- Données techniques
- Applications
Équipement de thermoformage par le vide de matières plastiques thermoplastiques.
TECHNOLOGIES
- Ensemble compact avec bâti mécanosoudé
- Double plateau de chauffe supérieur et inférieur, avec éléments rayonnants infrarouge type FSR ou HTS
- Cadre serre flan à mouvement parallèle pour une plus grande ouverture et un démoulage plus facile
- Caisson de vide avec fonction bullage positif ou négatif
- Réservoir de vide intégré avec pompe à vide à palettes lubrifiées
- Option contre poinçon pour moulages difficiles
- Pilotage numérique par microprocesseurs avec interface homme/machine sur PC industriel avec écran couleur 15 pouces
- Supervision températures de chauffe et de refroidissement par pyromètre à infrarouge
- Réglage individuel de la puissance de chaque élément rayonnant par le microprocesseur, avec affichage graphique des données

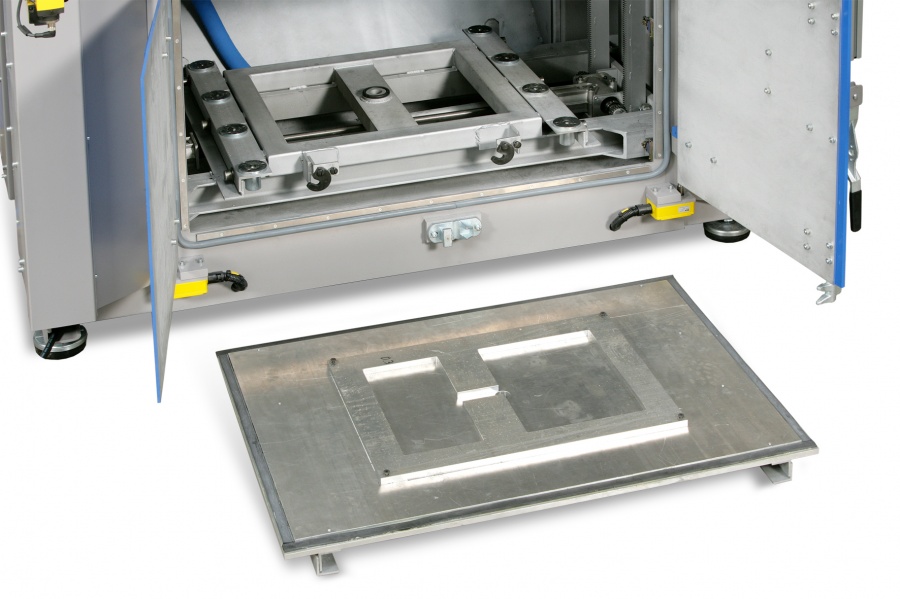

- Chariot porte moule amovible avec système d'indexage et de bridage rapide
QUELQUES UNES DES OPTIONS POSSIBLES
- Chargement automatisé
- Préchauffe hors zone de formage
- Déchargement automatisé
- Système de régulation de température du moule
DESCRIPTION TECHNIQUE
- Structure : châssis fixe en acier mécanosoudé posé au sol sans fosse.
- Porte moule : table porte moule en acier mécanosoudé avec plaque support moule amovible.
- Cadre serre flan : Cadre en acier mécanosoudé.
- Plateaux chauffants : Cadre en acier mécanosoudé équipé d’éléments chauffants radiants modulaires à émission d’énergie infra rouge dans la gamme de 2 à 5 microns de longueur d’ondes.
- Caisson de bullage : Caisson étanche en acier mécanosoudé, portes avant avec crémone antirack, accès latéraux et arrière par trappes étanches vissées. Température du caisson contrôlée par sonde thermostatique.
- Sécurité : Poste de travail protégé par barrières immatérielles. Retour instantané en position arrière des plateaux chauffants en cas de coupure de courant. Portes avant protégées par capteurs rotatif de sécurité
DIMENSIONS
| MT 107 | VFE 1510 | VFE 2515 | |
| Dimension utile X en mm (feuille maxi) | 1000 | 1550 | 2550 |
| Dimension utile Y en mm (feuille maxi) | 700 | 1050 | 1550 |
| Profondeur de formage Z en mm | 500 | 350 | 350 |
Sièges pour l'aéronautique
