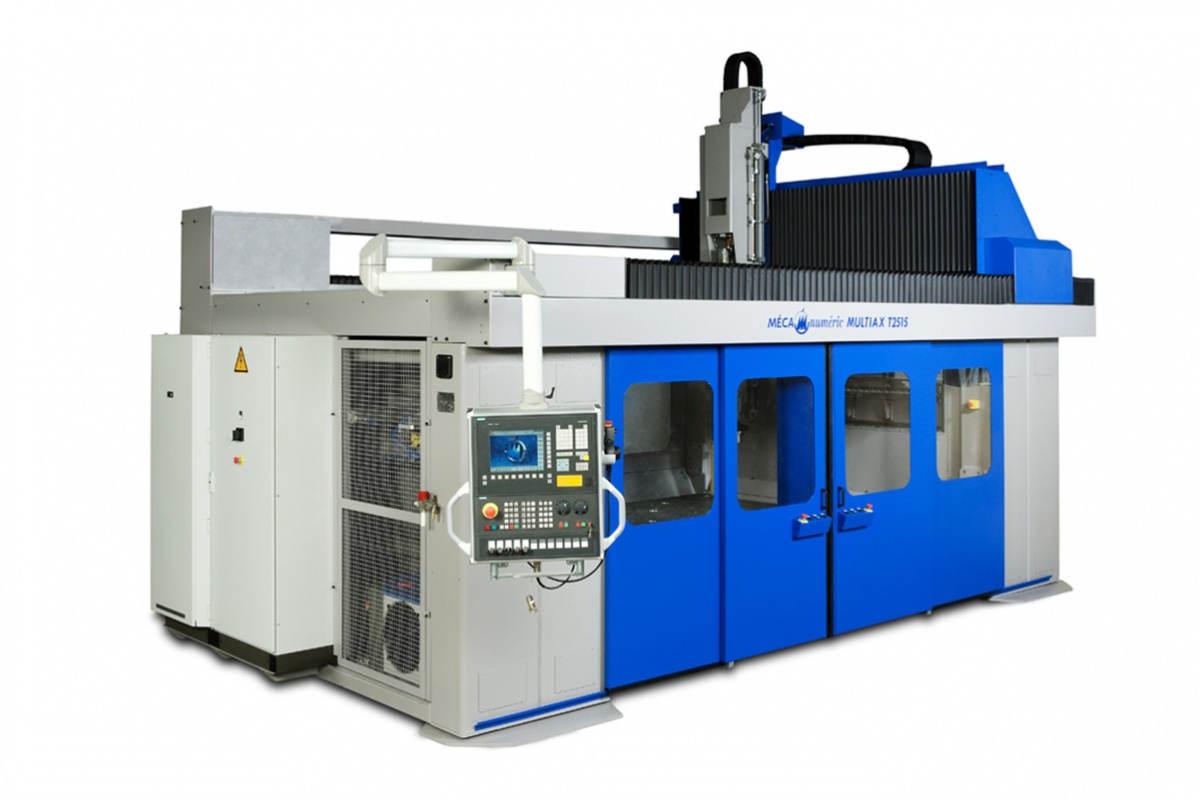

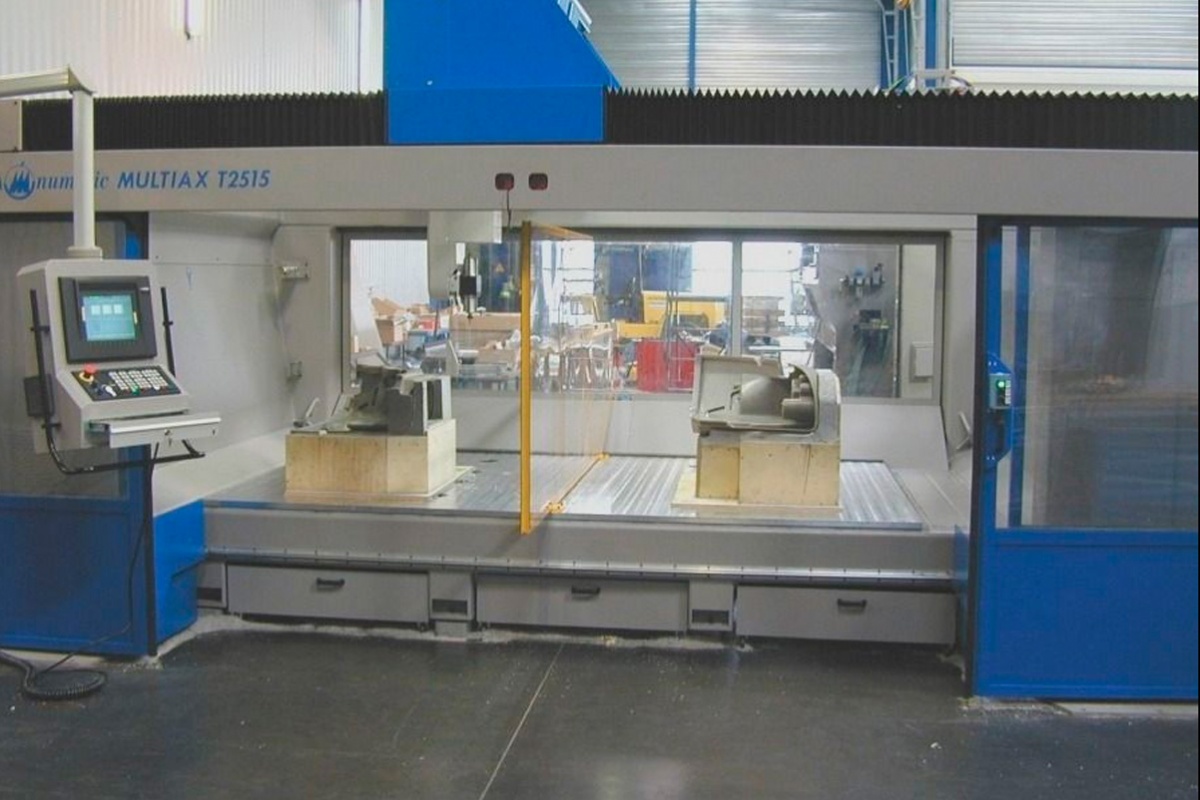

NORMAPROFIL série T

Machine CNC 5 axes avec table fixe, portique mobile, 4 axes cartésiens, 2 axes polaires.

Description
Données techniques
Applications

La fraiseuse CNC 5 axes NormaProfil série T complète et versatile est optimisée pour l'usinage de grandes pièces réalisées par procédé de thermoformage.

TECHNOLOGIES

Transmission par vis à billes sur les 4 axes cartésiens (X1, X2, Y, Z)
2 axes rotatifs (C : +/- 200° et A : +/- 200° suivant l'électrobroche)
Nombreuses électrobroches disponibles

La NormaProfil série T est optimisé pour l'usinage de pièce dans les matériaux suivants :

Plastique et composites
Résines synthétiques
Mousses PU et PS
Bois et dérivés
Aluminium
Laiton et alliages

QUELQUES UNES DES OPTIONS POSSIBLES

Portes automatiques avant et arrière
Cloison mobile pour travail en pendulaire (manuelle ou automatique)
Plateau à dépression pour maintien des pièces ou des outillages (technologie de vide par turbines à canal latéral ou par pompe à vide)
Magasin statique d'outils (6,10,15 outils)
Palpeur de mesure d'outils
Capotage complet insonorisant
Autres formats utiles

COMMANDE NUMÉRIQUE ET MOTORISATION

Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FK7 avec variateurs numériques.
Armoire électrique climatisée.
Commande numérique SIEMENS SINUMERIK : axes X, Y, Z, C, A.
Ecran couleur STN 10.4 pouces OP010.
Motorisation brushless type 1FT6 avec variateurs numériques.
Armoire électrique climatisée.
Commande numérique NUM : axes X, Y, Z, C, A.
Ecran plat TFT 12 pouces.
Pupitre opérateur MP03.
Motorisation brushless BPH avec variateurs numériques.
Armoire électrique climatisée.

PRINCIPALES CARACTÉRISTIQUES TECHNIQUES

Vitesse en mm/sec : 650
Résolution en mm : +/- 0,05
Répétabilité en mm : +/- 0,025 à 20°C

DIMENSIONS

	T2515
Course axe X en mm	3100
Course axe Y en mm	2100
Course axe Z en mm	870
