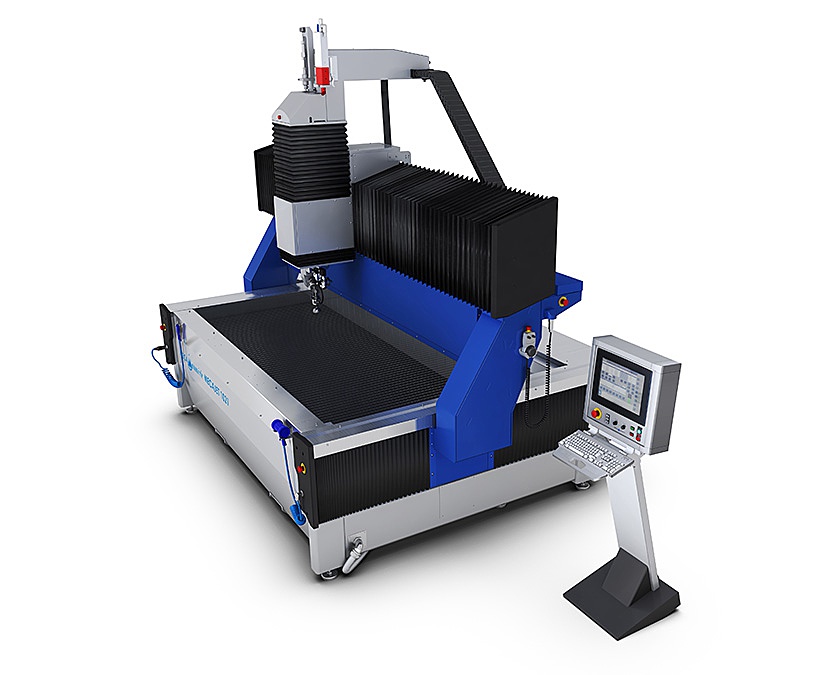

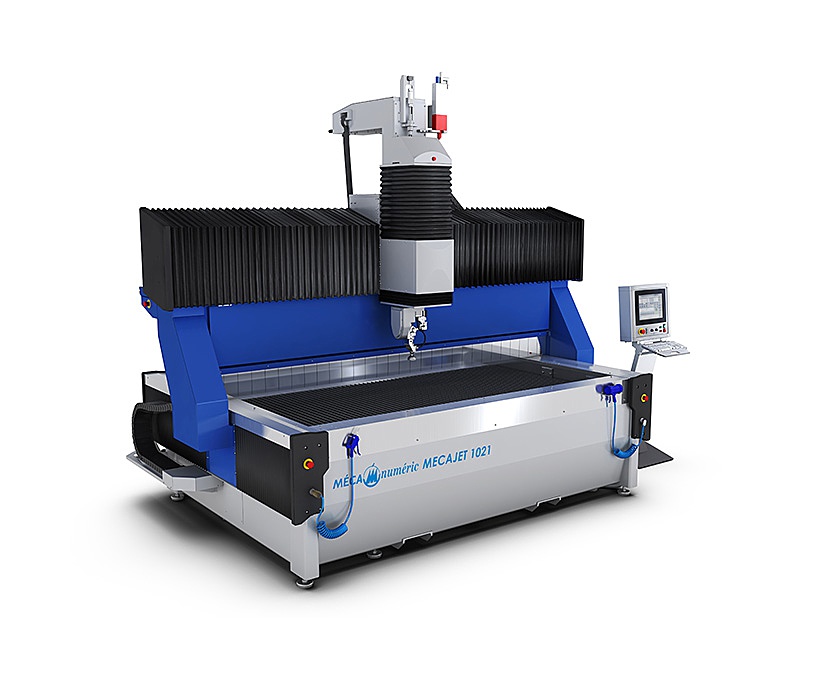

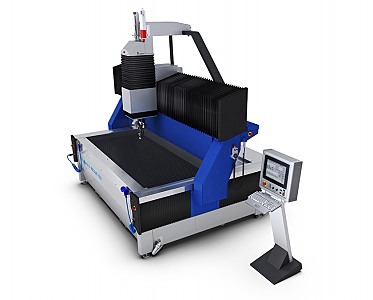

MECAJET II
Découvrez MECAJET II la nouvelle gamme d'équipements de découpe jet d'eau, conçue par MECANUMERIC pour la découpe très haute pression de divers matériaux.
Découpe composite au jet d'eau MECAJET II
- Description
- Données techniques
- Applications
Découvrez MECAJET II la nouvelle gamme d'équipements de découpe jet d'eau, conçue par MECANUMERIC pour la découpe avec de l'eau sous très haute pression de tout types de matériaux :
des matériaux tendres :
- Caoutchouc
- Matières plastiques
- Cuirs...
et, avec adjonction d'abrasif, des matériaux durs :
- Métal
- Céramique
- Verre
- Pierre
- Matériaux composites...
POINTS FORTS
- Conçu et réalisé pour un usage professionnel intensif.
- Equipement à table fixe de format utile 1000 x 2000 mm jusqu’à 2000 x 6000 mm en standard.
- Nombreuses possibilités de personnalisation.
- Système de pilotage sur commande numérique CN9000 ISO et logiciels de FAO spécifiques applications découpe au jet d’eau.
- Groupes générateurs de haute pression à 4136 bars ou 6200 bars.
- Têtes de découpe et système d’alimentation et de dosage d’abrasif brevetés.
- Tête de découpe 3 ou 5 axes continus.
- Cinématiques de qualité intégrant des composants industriels fournis par les leaders mondiaux dans leur domaine, montées sur des châssis monobloc mécano-soudés avec bac en acier inoxydable indépendant à niveau d’eau réglable.
QUELQUES UNES DES OPTIONS POSSIBLES
- TETE 5 AXES continus pour montage sur axe Z machines mono-tête
- TETE 3 AXES supplémentaires pour montage sur axe Z machines double-tête
- Diviseur, quatrième axe numérique horizontal pour travail sur tubes
- Système d’orientation manuelle de la tête angle +/- 45°
- Système de suivi électronique de planéité pour mono-tête Z1 3 axes
- Tête auxiliaire pour perçage - Electrobroche 2,2 KW / 15000 tr/minute maxi
- Tête auxiliaire de perçage, pneumatique
- Adoucisseur d’eau
- Système de ballast pour immersion rapide
- Système d’aspiration et de récupération des boues
- Laser de visée
- Clapet anti-retour eau sur alimentation abrasif
STRUCTURE
- Châssis monobloc en acier mécanosoudé,
- Portique mobile en acier mécanosoudé, bac indépendant en acier inoxydable,
- Plateau avec revêtement en acier zingué pour découpe à l’abrasif ou revêtement en nid d’abeilles plastique pour découpe à l’eau pure.
CINÉMATIQUE
- Guidage par rails rectifiés et patins à circulation de billes,
- Transmission XYZ par vis à billes,
- Motorisation par servomoteurs « AC Brushless ».
CARACTÉRISTIQUES TECHNIQUES
| MECAJET II 1021 | MECAJET II 1531 | MECAJET II 2041 | ||||
| 3 axes | 5 axes | 3 axes | 5 axes | 3 axes | 5 axes | |
| Course Axe X en mm | 2500 | 2100 | 3500 | 3100 | 4500 | 4100 |
| Course Axe Y en mm | 1320 | 1100 | 1820 | 1520 | 2220 | 1760 |
| Course Axe Z en mm | 300 | 300 | 300 | 300 | 300 | 300 |
| Dimensions maximum des plaques dans le bac en mm | 1340 x 2600 | 1840 x 3600 | 4520 x 2240 | |||
| Distance portique / plateau en mm | 450 | 450 | 450 | |||
| Vitesse maxi en m/min : eau pure / abrasif | 25 | 25 | 25 | |||
| Longueur hors tout en mm | 2800 | 3300 | 3500 | |||
| Largeur hors tout en mm | 3800 | 4800 | 5750 | |||
| Hauteur en mm (atelier / transport) | 4000/2800 | 4000/2800 | 5400/2800 | |||
| Poids en kg bac vide | 4000 | 5500 | 7000 | |||
| TÊTES DE DÉCOUPE | ||||||
| Tête de découpe eau pure KMT AQUALINE | ||||||
| Tête de découpe eau chargée d’abrasif KMT AUTOLINE ou IDE | ||||||
| Réservoir d’abrasif sous pression capacité 200 ou 1000 litres, KMT ABRALINE | ||||||
| ÉNERGIE | ||||||
| 6 bars – 3 à 8 m3/h | ||||||
| 400 V triphasé 50 Hz + terre 50 à 150 A par phase suivant pompe | ||||||
| POMPES THP | ||||||
| KMT | ||||||
| Type | SL-V 15S | SL-VI 30S | SL-VI 50S | SL-VI 100S | PRO-I 60SS | PRO-I 125D |
| Puissance | 15 HP | 30 HP | 50 HP | 100 HP | 60 HP | 125 HP |
| Pression maximale | 3800 | 4136 | 4136 | 4136 | 6200 | 6200 |
| BFT | ||||||
| Type | ECOTRON 40.22 | ECOTRON 40.37 | ECOTRON 40.45 | SERVOTRON 40.45 | HYPERTRON 60.45 | |
| Puissance | 30 HP | 50 HP | 60 HP | 60 HP | 60 HP | |
| Pression maximale | 4000 | 4000 | 4000 | 4000 | 6000 | |
