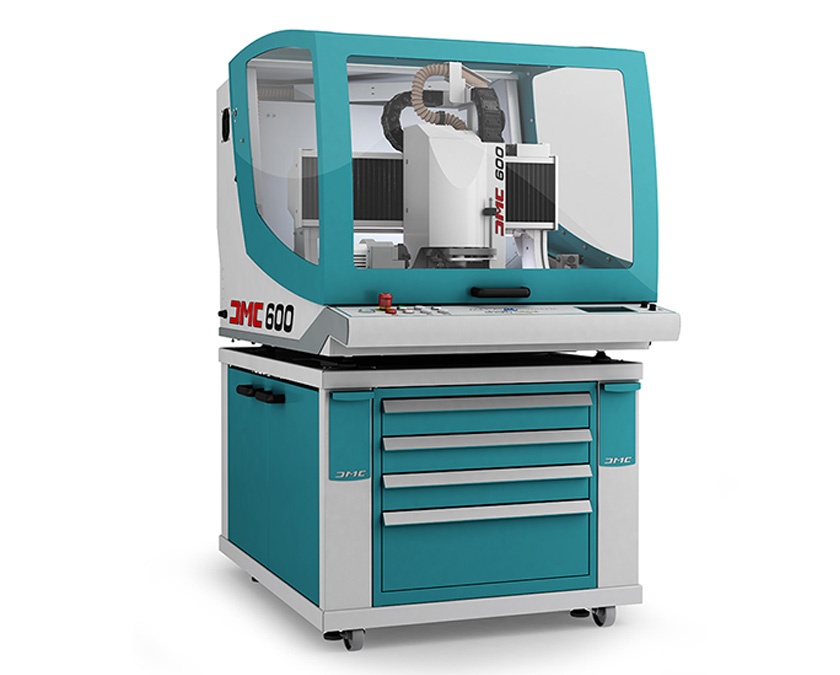

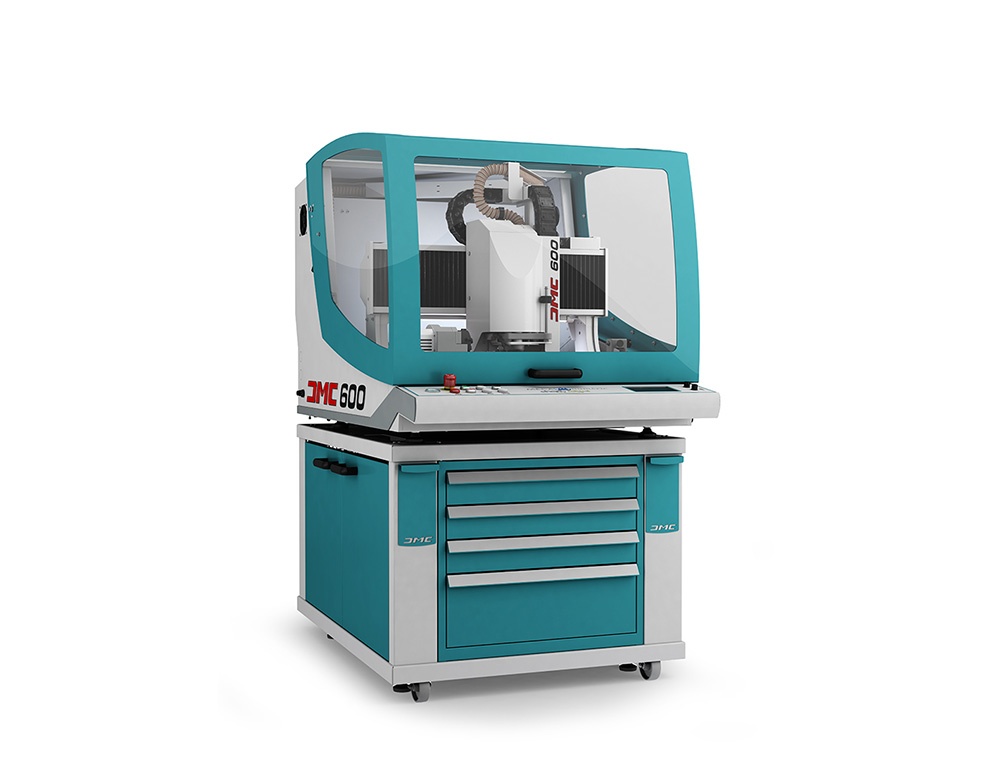

Petite centre d'usinage pour fraisage 3 axes vertical à portique et colonne mobile Charlyrobot

DMC II

Conçues pour les travaux fins, précis, intensifs, de petits formats, les fraiseuses CharlyRobot DMCII conviennent à un vaste champ d’applications : gravure dans le métal, usinages fins, plasturgie, design, prototypage rapide, électronique...

  • Description
  • Données techniques
  • Applications

LES POINTS FORTS

  • Structure en acier / fonderie aluminium.
  • Double guidage par rails prismatiques rectifiés et patins préchargés à circulation de billes.
  • Vis à billes avec douilles précontraintes.
  • Cinématique table fixe / portique mobile.
  • Disponible en motorisation “servo-brushless”.
  • Version économique motorisation pas à pas.
  • Design et ergonomie.
  • Faible encombrement.

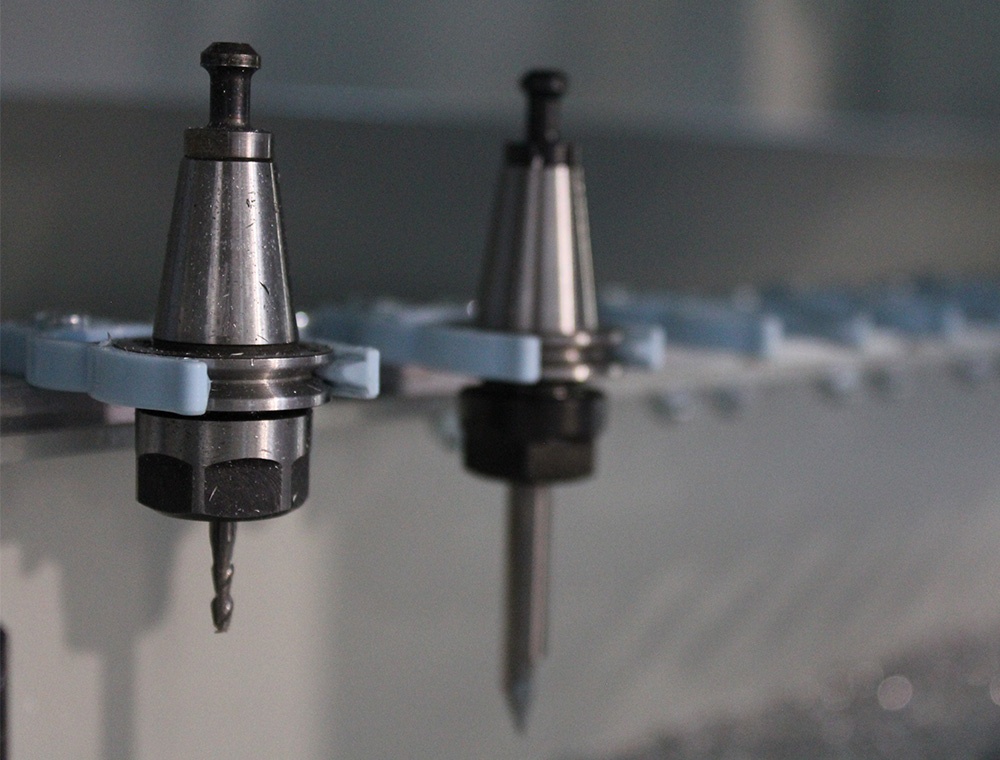

  • Disponible avec changeur d’outils automatique.
  • Broches à très haute fréquence pour les usinages et travaux fins.
  • Tenue des pièces par dépression (option).
  • Programmation ISO, standard de l’industrie.
  • Usinage des matériaux tendres et des métaux tendres (laiton, aluminium, …).
  • La qualité et les performances industrielles reconnues des machines charlyrobot.
  • Conforme à la Directive Européenne Machines 2006/42/CE.

PRINCIPALES CARACTÉRISTIQUES TECHNIQUES

  DMC 301/303 DMC 601/603 DMC 6121/6123
Course X en mm 310 610 610
Course Y en mm (sans / avec changeur auto) 430 / 250 600 / 420 1200 / 1060
Course Z en mm 120 120 120
Dimension de la table (X x Y) en mm 400 x 480 710 x 640 710 x 1120
Passage entre montants en mm 360 670 670
Motorisation standard Pas à pas (301) Pas à pas (601) Pas à pas (6121)
Motorisation option Brushless (303) Brushless (603) Brushless (6123)
Largeur en mm 700 1060 1975
Profondeur en mm 1150 1620 1208
Hauteur en mm (sans / avec meuble technique) 1010 / 1810 1010 / 1810 1010 / 1810
Poids moyen en kg (suivant options et meuble technique) 335 / 560 415 / 680 525 / 860
Médaille en bronze

Médaille en bronze

Création de bijoux

Création de bijoux

Circuits imprimés

Circuits imprimés

Maquette de coque pour téléphone

Maquette de coque pour téléphone

Maquette réalisée en fraisage (Sté Baredesign)

Maquette réalisée en fraisage (Sté Baredesign)
