QUICKJET II

Compacité et précision de la découpe jet d'eau pour tous les matériaux.

  • Description
  • Données techniques
  • Applications

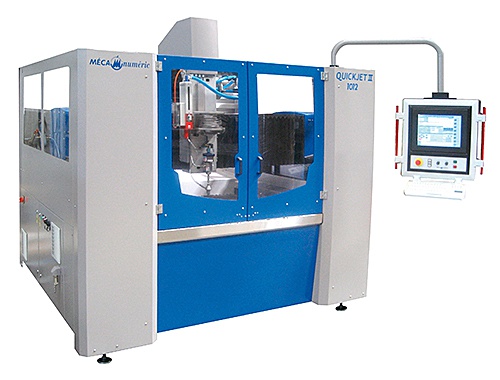

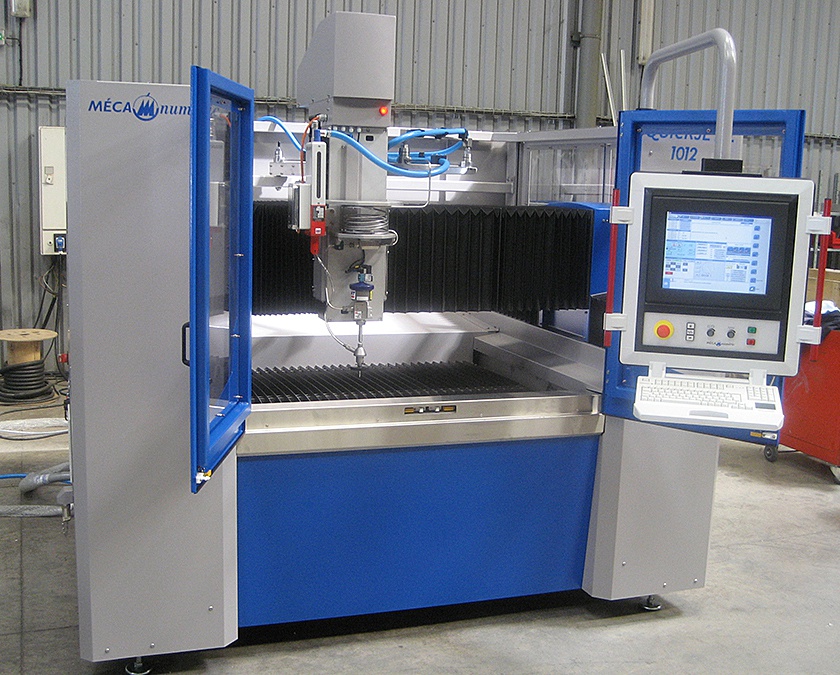

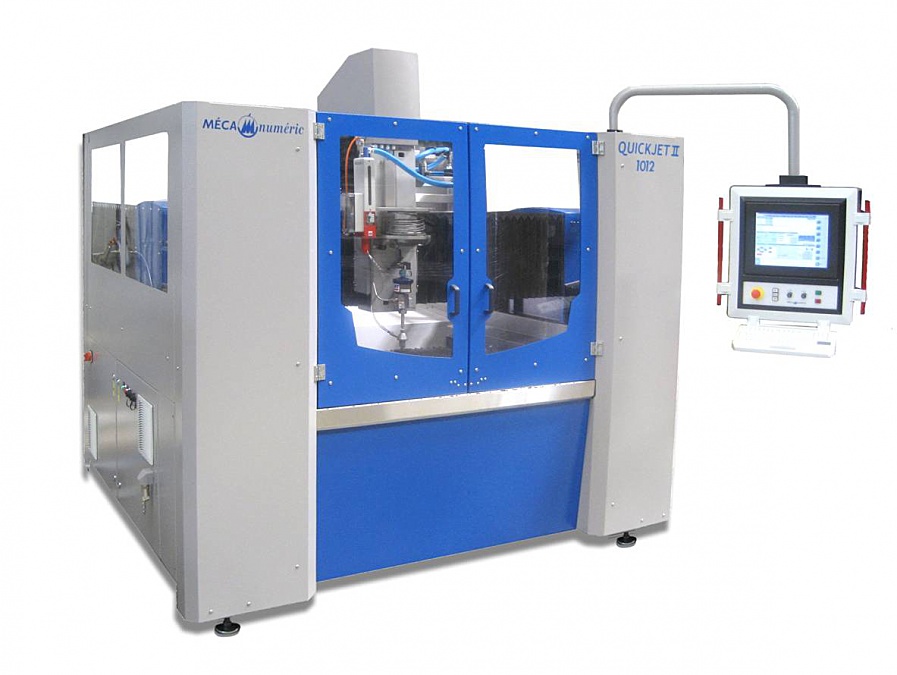

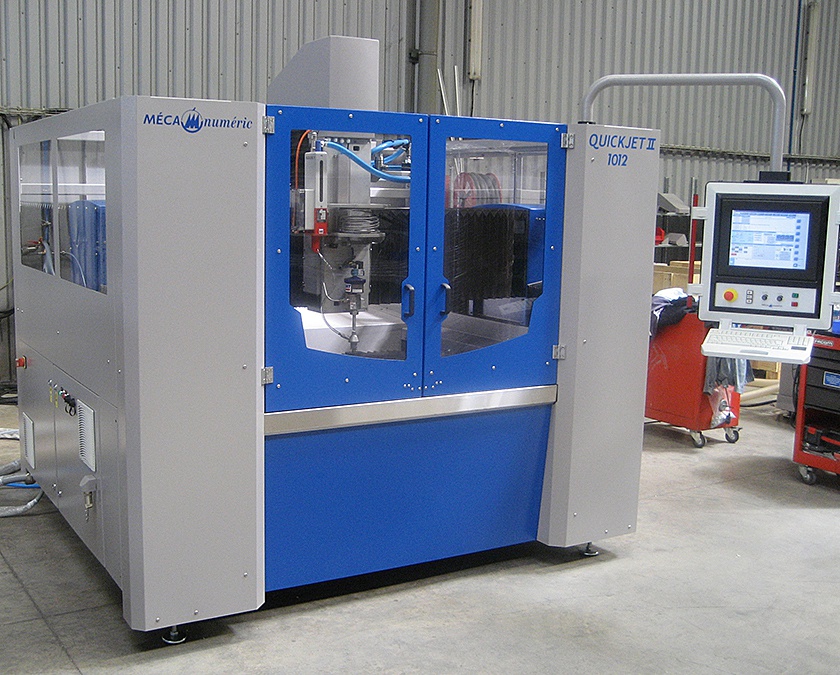

Cette nouvelle machine de découpe jet d'eau QUICKJET II proposé par MECANUMERIC est unique sur le marché, puisqu’elle allie sécurité, compacité, haute productivité et ultra précision.
Sa cinématique inspirée des solutions de centres d’usinage de mécanique (utilisation de vis à billes sur tous les axes, de servomoteurs AC Brushless très performants pilotés par une commande numérique conviviale), permet d’envisager la réalisation de pièces de grande précision.


Equipé des pompes haute pression et composants THP du leader mondial KMT Waterjet, la machine de découpe jet d'eau QUICKJET II est optimisée pour toutes les applications de découpe industrielle de précision, au jet d’eau pure de matériaux tendres (caoutchouc, plastique, carton, textile, cuir, papier, mousses …) ou avec adjonction d’abrasif de tous les matériaux durs (acier, aluminium, inox, titane, minéraux, verres, céramiques, composites …)

La possibilité de fonctionnement en immersion (niveau d’eau variable automatiquement) offre un grand confort d’utilisation, une forte diminution du bruit et des projections. Les options : système de traitement des boues et tête cinq axes permettent encore d’accroitre la productivité.

Cet équipement, entièrement fermé (cartérisation complète) est particulièrement adapté à une utilisation en toute sécurité en milieu scolaire et universitaire.

STRUCTURE

  • Châssis monobloc en acier mécanosoudé
  • Portique mobile acier mécanosoudé
  • Bac en acier inoxydable
  • Plateau avec revêtement adaptable aux différentes matières : caillebotis en acier zingué, barres en S ou revêtement en nid d’abeilles plastique

CINÉMATIQUE

  • Guidage par rails rectifiés et patins à circulation de billes
  • Transmission XYZ par vis à billes pré-chargés. (Double motorisation sur axe X)
  • Motorisation par servomoteurs « AC Brushless »

PRINCIPALES CARACTÉRISTIQUES TECHNIQUES

  • Vitesse maxi en m/min : 30
  • Accélération en m/s² : 2
  • Précision en mm : 0.08
  • Répétabilité en mm à 20°C +/- 2° : 0.05

DIMENSIONS

  QUICKJET II
Course axe X en mm 1020
Course axe Y en mm 1260
Course axe Z en mm 205
Épaisseur matière maxi en mm 200
Charge maxi sur table en kg/m² 400
